低频和高能量，国王金比·德斯特刀片DDR5的记忆

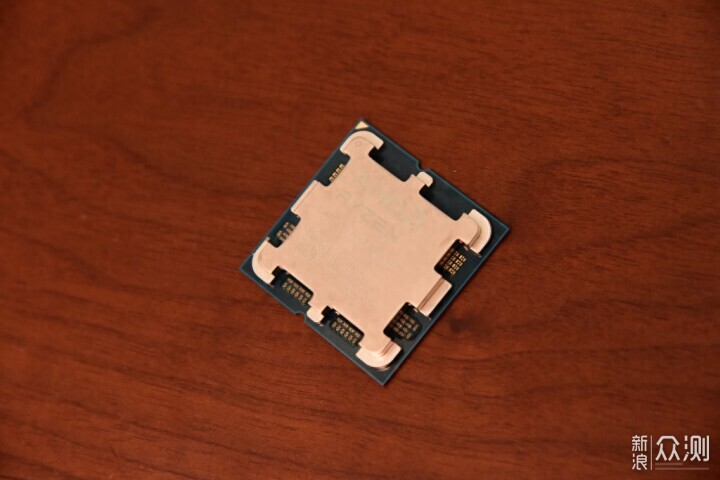

1。英特尔利用这种冲动来启动200S Core CPU系列的CPU后，AMD还启动了ZEN5 Architecture CPU，从而充分了DDR5内存。内存进入DDR5时代后，英特尔和AMD内存控制策略采用了不同的路线。英特尔具有高频和高带宽，例如主要方向，而AMD则具有高效率和低潜伏期（例如主要方向）。这两个方向是否真的是对还是错。虽然他们适合玩家，但它们是对的。如今，AMD平台上最流行的存储规范是CL28时间和6000MHz的频率。 Zinbaida的这种记忆的优点是什么？ 2。硬件CPU：AMD Ryzen 7 9800x3d属于AMD Ryzen 9系列，其中央代码是Granite Ridge，Zen 5 Architecture。主要的Bá频率为4.7 GHz，脉冲加速的频率：5.2GHz，体系结构为8个内核和16个线。关于缓存，第一级缓存：768 kb，第二级缓存：8MB，第三级缓存：32 MB，3D缓存：64 MB，总量达到104 MB。 TDP能耗为120 W，最大内存容量为192 GB，默认存储频率为DDR5-6000MHz。这次，3D缓存已成为真正的第二代，朝处理器的CCD模块的下部移动，将CCD模块带到散热器和散热器上，并且是由于其高热量耗散效率而达到较高频率的基本原因。 9800x3D首次完全解锁，并开放用于超频。 Ryzen 7 9800x3d核心可视化AMD Radeon图形，中央频率为2200MHz，四组网格单元和八个单位的PTEXTURE MRORTICTION。 Basker：X870推出后，Asrock的四家公司之一也推出了WiFi X870 Pro RS。 Asrock X870 Pro RS WiFi CraftsmanshIP主板是一种Asroat，是k高一半的产品。该主板上的白色PCB就像AMD Ryzen 9000、8000和7000系列的处理器一样，为用户提供了强大的CPU性能支持。 Asrock X870 Pro RS Wi -Fi Craft Craftship斑块是一种标准的ATX板类型，具有8层PCB设计，使用固体材料，整个主板都装饰有白色的老虎机界面，装饰有白色的热散热器。至于IO接口，主板具有12个USB端口和6个USB2.0规格，用于键入接口。左下方的一个是一个专用的BIOS接口，而没有更新带有灰色框的U。有四个A型USB接口，其传输速度为5 Gbps，其中2个通过CPU传输，而2个则通过主板传输，标有蓝色和浅蓝色。它具有两个USB 42型C界面，可容纳40 Gbps的传输速度。网络接口包括高速2.5 g NETWORK卡接口，构建的WiFi 7无线网卡 - 英寸和蓝牙5.4传输规范。它还带有一个BIOS重新启动按钮。关于视频输出，HDMI 2.1并入没有DP1.4接口。这有点令人失望。内存：此测试使用Duster Blade Zinbi装甲系列的内存。内存软件包样式主要基于Zinbaida的正常黑暗，并提供了共同的国家保证和质量保证质量服务，这使玩家更容易坐下。此内存集稳定，与英特尔AMD平台兼容。它的内存能力为16 g，具有两个零件，总容量为32 g，DDR5 6000的名义频率。星际黑色内存的一般方面是一种硬角色样式。外部设计主要是极简金属的工业设计，方形形状具有独特的视觉效果。两个内存集形成了32 GB的大容量。这很容易造成在每日申请中，第三及以上。对于多任务应用程序，计算机不受影响的速度。 2毫米厚的热量消散器由灰色钛金属制成，外部蜂窝丝网屏幕是现实的，反映了细致的细节手工艺品。 3D加速的空气管设计以这种形式采用，这反映了散热的最新要求。 5W工业程度耗散脂肪阻碍了散热器，允许及时转移备忘录的热量。内存使用特殊的A-DIE颗粒使用原始SK Hynix工厂。当主板打开曝光功能时，可以将内存直接稳定在CL28同步中，从而阻止6000MHz。 AMD平台提供高频和时间控制，以实现最佳性能！作为高性能DDR5内存，10 -layer PCB过程可改善接线和电气性能。电路控制使用电压设计T锁定。这完全改善了操作的稳定性，并且与游戏中大型数据处理的稳定性要求，视频版，AI的计算等非常一致。整个机器的信息。通用机器性能测试。 CPU信息。 CPU-Z基准。单线引用国际象棋。采用多个子过程的参考点。 7ZIP参考点。 R23 Cinebench测试。 R24 Cinebench测试。 4。内存性能测试。在DDR5内存超频的情况下，频率的增加会增加读写速度并增加延迟。特别是，AMD平台主要关注高效率和低潜伏期。必须压缩基于6000MHz频率锁定前提的时间以减少延迟。这种超频使用手动超频组合和导出配置。内存粒子信息1。默认频率为4800MHz。平台是i之后，没有配置nstalled。时间是CL40-39.Vinagre的预定时间。延迟是96.2NS。 AIDA64内存性能测试2。EXPO以6000MHz的频率不知所措，在CL28-35中确定的时间为77.7ns。 AIDA64内存性能测试3。频率在6000MHz时手动保留，时间是在CL26-34中建立的，延迟为76.8NS。 AIDA内存性能测试64最终的内存性能测试达到CL26-34，在频率阻断的前提下显着降低了延迟和性能优化。 5。小米jiinbaida记忆技术正在发展。我们正在寻找高频开发。最近，AMD平台的热门开发随着时间的推移，开始提高低时间记忆的效率。 Star Blade Memory提供人寿保险和支持。这非常值得购买玩家。 关于我们 商业合作 卖方注册 用户术语 站点图 乞讨指南inners RSS 链接应用程序步骤：1。NINA的公共测试愿意与主要网站交换链接。如果您有任何交流交换，请先在网站上准备一个公共测试链接。链接文字：公共新闻测试 链接地址：http：//zhongce.sina.com.cn2。 创建链接后，通过电子邮件向我们发送您的姓名，链接地址和其他信息。电子邮件：[email protected]。 对于具有友好链接到本网站的网站，拥有健康的内容并满足本网站上友好链接的要求，我们将在对SINA公共测试管理员进行严格审查后的三个工作日内在该网站上创建一个链接。谢谢你！
